機電抗震通俗點講就是,機電系統的管線、設備等,抗擊地震的措施要求。那么抗震支架對機電各個部分的要求是怎樣的的呢?今天就帶大家從給排水、暖通、燃氣和電氣等部分來了解一下。

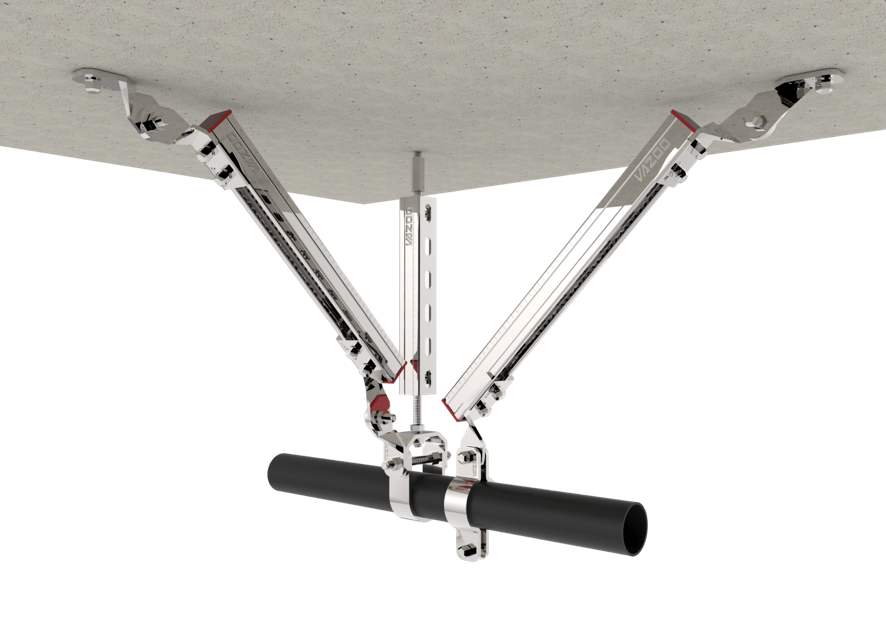

消防管道抗震支架安裝側向支撐又安裝縱向支撐,其作用原理是在管道質心水平面上形成互成90°的4個方向上的支撐,水平地震力從任意方向作用,管道均受到保護。成90°安裝的兩個剛性支撐,因其同時具有抗拉壓能力,所以能對管道水平方向的保護;對柔性支撐,則須做水平面上互成90°的4個支撐。因此,抗震支吊架對斜撐、吊桿的性能有更加嚴格的要求。
給排水部分:需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65者。當其采用吊架固定時,應按規范第8章的要求設置抗震支承;8度、9度地區的高層建筑的給水、排水立管,其直線長度超過50m時宜采取抗震動措施,其直線長度超過100m時,應采取抗震動措施;8度、9度地區建筑物中的給水泵等設備應設防振基礎,且應在基礎四周設限位器固定,限位器應經計算確定。
暖通部分:管道不應穿過抗震縫,當必須穿越時,須在抗震縫兩邊各裝一個柔性管接頭或在通過抗震縫處安裝“門”形彎頭或伸縮節;鍋爐房、制冷機房、熱交換站內的管道應有的側向和縱向抗震支撐,多根管道共用支吊架或管徑≥300mm的單根管道支吊架宜采用門型抗震支吊架;舉行截面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架,風道抗震支吊架的設置和設計應符合本規范第8章的要求。防排煙風道、事故通風風道及其設備應采用抗震支吊架。
