產品概述

PHP60平衡式比例混合裝置是隧道泡沫噴霧滅火系統的重要組成部分，其包括泡沫泵、隧道專用泡沫噴霧控制閥組及平衡閥、控制管路；PHP60平衡式比例混合裝置與消防水泵組、泡沫噴頭、管網等組成隧道泡沫噴霧滅火系統。泡沫雨淋控制閥組是將消防泵組提供的消防水和泡沫供液裝置提供的泡沫液按一定比例進行混合，并為保護區的泡沫噴霧噴頭提供混合液的裝置，是隧道泡沫噴霧滅火系統主要部件，滿足三車道的應用。

隧道專用泡沫噴霧控制閥組性能參數表

產品結構

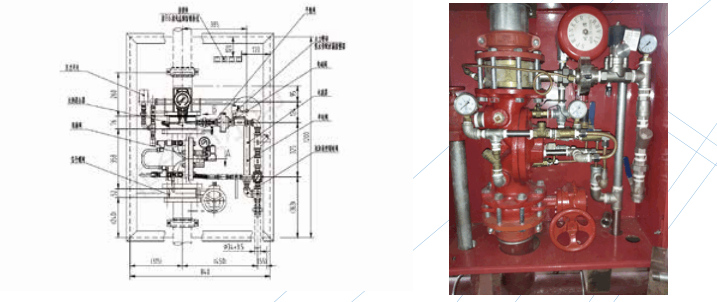

閥組主要由雨淋報警閥、消防信號蝶閥、比例混合器、平衡閥、水力警鈴、壓力開關、試驗球閥、滲漏檢測報警裝置、管件、箱體等構成，其結構如下圖所示：閥組整體結構設計緊湊，體積小，操作方便，閥組進出口連接方式為卡箍連接形式。閥組內設有試驗球閥及管道，可定期對閥組進行性能檢測，不妨礙隧道車輛的正常通行。所有沖洗口、排水口、試驗口都匯總到一處，現場施工接管便捷，環保、安全。閥組箱體具備防過往集裝卡車散發的煙

塵侵入、隧道定期沖洗時防進水的防護性能。閥組泡沫液管道設置平衡閥，平衡閥具有泡沫動態平衡功能。當雨淋閥開啟出水時，雨淋閥出口有

一股水流至平衡閥控制腔下側，平衡閥控制腔上側的泡沫液壓力為泡沫液壓力，兩者壓差驅動平衡閥的隔膜移動，自動調節泡沫液量至比例混合器；使泡沫和水在混合器按預定比例混合，實現動態平衡，確保距泵房不同距離閥組的混合比。水力警鈴的配水管上設置管道泄漏報警器，當閥組泄漏導致水管充滿水后，報警器動作并發出信號至消防主機。

工作原理

閥組將消防泵和供液裝置提供的水和泡沫液按預定比例進行混合，并為末端的泡沫噴霧噴頭提供混合液的裝置。發生火災時，探測系統發出火災聯動控制信號給控制箱，啟動消防水泵組，打開雨淋閥組中的電磁閥，雨淋閥開啟出水，比例混合器有壓力水流過，同時有一股水流至平衡閥控制腔下側驅動平衡閥，同時開啟出液電磁閥，輸出泡沫液至比例混合器；同時平衡閥控制腔上下側的壓力水與泡沫液壓力，使隔膜位移，實現動態平衡，保持泡沫液壓力始終稍大于水壓，確?；旌媳?。雨淋閥開啟后，水力警鈴報警，壓力開關反饋信號給消控室。泡沫混合液流向保護區的各泡沫噴霧噴

頭，噴灑泡沫，實施覆蓋滅火。

具備：自動、控制室遠程手動、就地應急開啟三種控制方式。
