設備組成以及工作原理

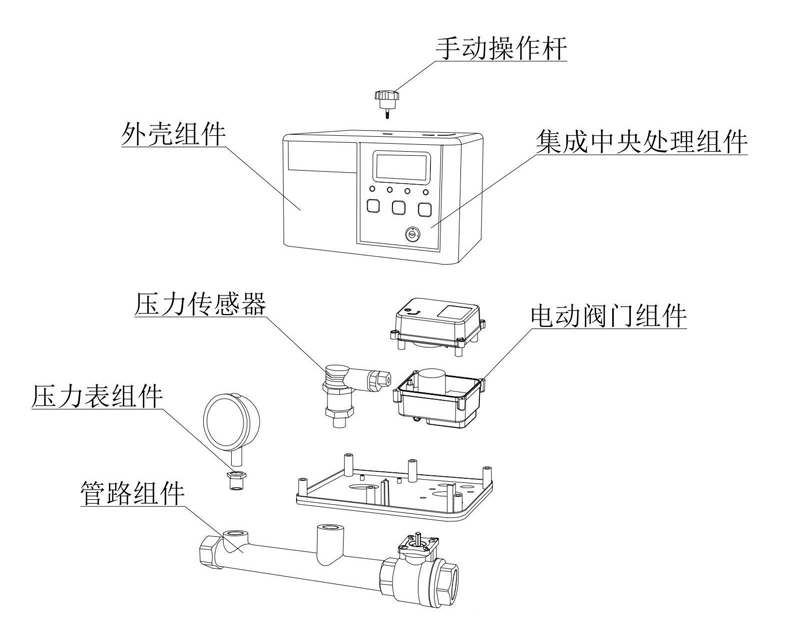

我司末端試水裝置由管路組件、壓力表組件、集成中央處理組件、閥門視鏡組件、外殼組件、電動閥門組件、壓力傳感器、水流視鏡構成。如下圖（一）所示：

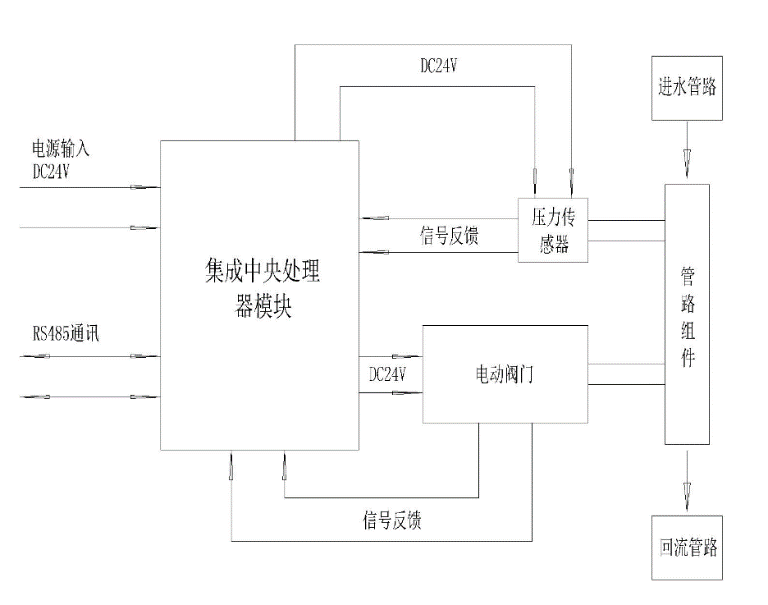

自動末端試水裝置安裝于系統中最不利點。圖（二）所示為末端箱工作原理。集成中央處理模塊通過的壓力傳感器采集信號進行數據分析，顯示到液晶屏并同時通過通訊總線和中繼器發送給中央監控設備。中央監控設備收到數據進行整理分析，得出結論報告，同時根據分析后的數據情況再將操作指令通過通訊總線和中繼器下達給試水裝置。集成中央處理模塊根據指令指導電動閥門作相應操作，模擬噴淋系統各保護區最不利處的噴頭工作時，水流指示器、報警閥與壓力開關的聯動、復位性能。

安裝與維護

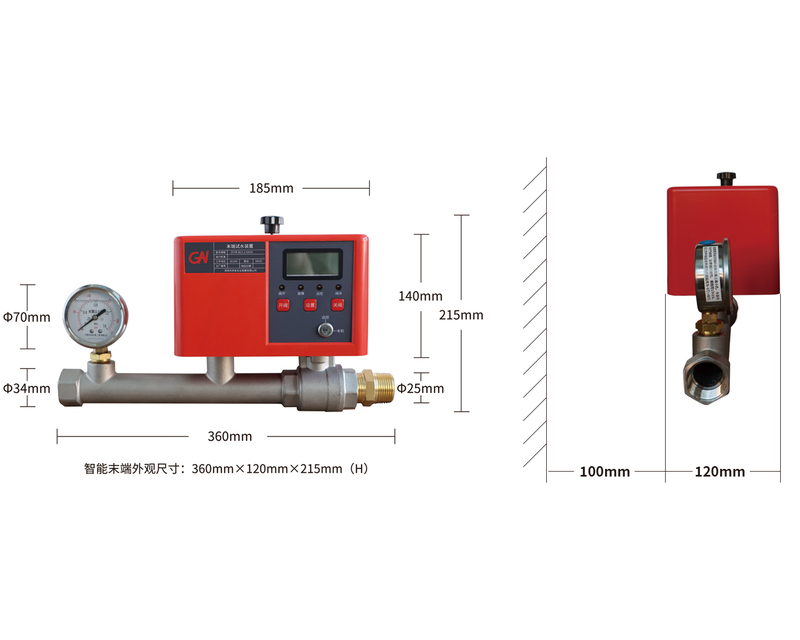

末端試水裝置安裝在每個報警閥的供水最不利點處,安裝距離離地面為1.8米，產品可水平安裝也可垂直安裝；

為了以后維修方便末端試水裝置側面離墻壁距離不得小于10CM；

末端試水裝置屬于消防自動噴水滅火系統的檢測裝置，其保養計劃的要求同等列入自動噴水滅火系統。
