智能型電流/電壓傳感器主要功能
☆檢測兩路消防設備主、備電源工作狀態信息
☆檢測消防設備電源過壓、欠壓、過流、缺相、電源中斷等報警信息
☆LCD顯示電壓和電流等電氣參數
☆采用DC24V工作電壓，由系統主機集中不間斷供給
☆聲光報警功能
☆具有二總線報警總線，不分極性
☆本機自檢功能
☆I(lǐng)/O口輸入與輸出監控功能
附加功能：
監測配電箱體內溫度、煙霧、弧光預警功能
可增加擴展模塊監測8路三相電壓和電流功能
當配電箱內部電纜或電氣接頭接觸不良或松動時，容易發生電氣故障，本裝置采用傳感技術，經微處理器判斷后發出預警信號。當配電箱內部溫度超過設置值時，發出預警信號，內置自動溫度補償功能。當配電箱內部煙霧超過一定濃度時，發出預警信號；當配電箱內因電氣接頭松動，發生電氣打火花現象時，產生高亮度的弧光，本系統發出預警信號。
注：過電流功能：電流互感器由用戶根據斷路器額定電流進行選配，本產品可以根據電流互感器設置變化。
智能型消防電源監控主機主要功能
☆實時監測所有被監控設備主、備電源的工作狀態，LCD顯示當前狀態和故障報警信息；
☆當檢測到消防設備電源出現過壓、欠壓、過流、缺相、錯相、電源中斷等報警信息，發出報警信號，自動存儲，并可查詢；
☆通信線路故障報警功能；
☆主電壓欠壓故障顯示與保護功能；
☆充電線路斷路或短路故障報警功能；
☆所監測的工作狀態和故障報警信息，傳輸給消防控制室圖形顯示裝置；
☆采用集中供電方式，為檢測模塊提供DC24V安全電壓供電，有效的確保系統的穩定性、安全性；
☆監控器容量標準配置為64個點，可根據用戶要求定制擴容；
☆連接檢測模塊64路時，DC24V集中電源通信距離＜500m，如果大于64路，應加裝區域分機。
注：以上精度為0.5級，如需要計量定制0.2級訂貨時要提出。
主要技術數據表
| | |
輸入?yún)?shù) | 輸入電源 | AC220V 50Hz |
| 輸出功率 | 250W可根據配置增加功率輸出 |
輸出參數 | 輸出電壓 | DC24V |
| 輸出電流 | 10A可根據配置增加功率輸出 |
| 總線通信方式 | 電源和信號共用二總線 |
| 主機與區域分機通信距離 | ≤1200m，可根據用戶要求擴展 |
| 報警輸出 | 1路控制輸出，輸出為無源常開或常閉點 |
| 外形尺寸 | 350*360*150mm |
其他功能及技術參數 | 報警功能 | 聲、光報警，顯示報警地址和故障類型 |
| 密碼功能 | 設置多級操作，適用于不同級別操作人員分級操作 |
| 備用電源 | ＞8h DC12V/7.5Ah可根據配置增加功率輸出 |
| 顯示功能 | 中文LCD顯示機LED指示 |
| 打印功能 | 微型熱敏打印機，中文打印 |
| 存儲報警記錄 | ≥10000條 |
| 環境溫度 | -10℃~+70℃ |
| 環境濕度 | 相對濕度≤95% |

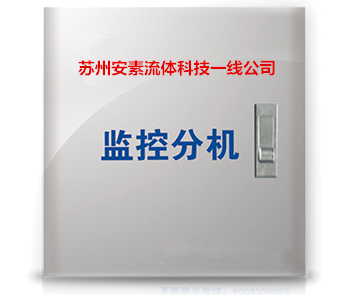

區域分機
| 區域分機（又稱中繼器） | | |
| 輸入?yún)?shù) | 輸入電源 | AC220V 50Hz |
| | 輸出功率 | 250W可根據配置增加功率輸出 |
| 輸出參數 | 輸出電壓 | DC24V |
| | 輸出電流 | 10A可根據配置增加功率輸出 |
| | 總線通信方式 | 報警二總線 |
| | 區域分機與傳感器通信總線 | RVSP2*2.5m㎡ |
| | 主機與區域分機通信距離 | ≤1200m，可根據用戶要求擴展 |
| | 外形尺寸 | 320*300*120mm |
| | 備用電源 | ＞8h DC12V/7.5Ah可根據配置增加功率輸出 |
| | 顯示功能 | 中文LCD顯示機LED指示 |
| | 環境溫度 | -10℃~+70℃ |
| | 環境濕度 | 相對濕度≤95% |
多回路電壓/電源檢測模塊型號及功能
| 產品名稱 | 型號 | 功能與技術參數 |
| 多回路電壓檢測模塊 | TL900-A/MDS4V | 監測4路三相三線電壓 |
| 多回路電壓檢測模塊 | TL900-A/MDS8V | 監測8路三相三線電壓傳至電壓傳感 |
| 多回路電壓/電流檢測模塊 | TL900-A/MDS4AV | 監測4路三相三線電壓與電流 |
| 多回路電壓/電流檢測模塊 | TL900-A/MDS8AV | 監測8路三相三線電壓與電流 |
