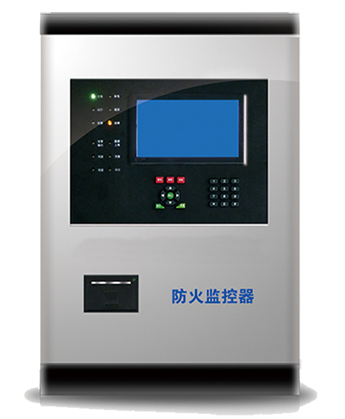

防火門監控系統主要功能與技術參數
1、顯示監控功能
1.1實時監測常開、常閉防火門開、關、故障狀態；
1.2顯示與其連接防火門電磁釋放器、電動閉門器、門磁開關連接線狀態；
1.3顯示當前防火地址狀態；
2、遠程聯動/手動操作控制功能
2.1手動控制功能：手動控制常開式防火門自動關門，并反饋當前狀態信息；
2.2火警聯動控制功能：接收來自火災報警控制器或消防聯動控制器發出的火災報警信號，常開式防火門自動關門，并反饋當前狀態信息；
3、故障報警
3.1監控器主電源斷電或欠壓；
3.2監控模塊與電動閉門器、電磁釋放器、門磁開關之間連接線斷路、短路；
3.3監控器與其備用電源連接線斷路、短路故障；
3.4防火門關閉故障；
3.5故障報警相應時間：≤100s；
3.6故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動；
3.7故障報警光信號；
3.8信號反饋指示；
3.9系統故障指示；
4、存儲記錄與查詢功能
4.1存儲記錄所有防火門的開、閉、關門故障狀態信息；
4.2記錄容量為10萬條；
4.3報警與故障信息分開顯示與查詢功能；
5、附加功能
※紅外感應探測人是否在逃生防火門周圍活動，檢測到人體紅外信號，將傳到消防控制中心系統主機，了解人員活動地址信息，方便調度指揮中心準確救援。
※語音提示開門或關門信息。 主要部件功能和技術說明 | 名稱 | 主要技術參數 | | 電源 | 主電源：輸入AC220V/50Hz；輸出DC24V | | 通信接口 | RS485總線，CAN總線，二總線，可選配 | | 監控通訊容量 | ≤4096 | | 總線線材 | 通信總線RVSP2*2.5m㎡ | | 功耗 | 3W | | 絕緣電阻 | ＞1000M歐姆 | | 工頻耐壓 | 2KV | | 環境溫度和濕度 | -15℃~+55℃ 相對濕度≤93% | | 報警開關量輸出 | 一個無源干接點輸出，DC24V/5A | | 防護等級 | IP30 | | 海拔高度 | ≤3500m（特殊可定制） | | 顯示方式 | LCD圖形顯示 | | 安裝方式 | 壁掛式 |
【區域分機】 設備名稱 | 區域分機（中繼器） | 型號 | TLXTFJ-2013 | 區域分機 | 主電源：輸入AC220V/50Hz；輸出DC24V | 通信接口 | CAN總線，二總線，可選配 | 監控通訊容量 | 常閉式防火門200點以下或常開式防火門64路以下 | 通信傳輸距離 | ≤3000m | 聯動功能 | 可接收消防聯動信號，按設置指定區域地址關閉常開式防火門 | 總線線材 | 通信總線RVSP2*2.5m㎡ | 絕緣電阻 | ＞1000M歐姆 | 工頻耐壓 | 2KV | 環境溫度和濕度 | -15℃~+55℃ 相對濕度≤93% | 連接傳輸方式 | 連接防火門現場控制裝置，采集信號后，通過總線傳至防火門監控器 | 防護等級 | IP30 | 海拔高度 | ≤3500m（特殊可定制） | 安裝方式 | 壁掛式 |

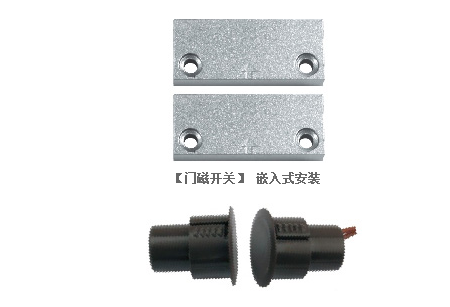

 【門磁開關】 設備名稱 | 門磁開關（適用于常開或常閉式防火門） | | 型號 | TL909-F-M | | 功能 | 監測各防火門開啟、關閉狀態 | | 連接方式 | 非線磁控感應 | | 工作環境 | -20℃~+55℃ | | 安裝方式 | 門框和門上安裝 |
|
