機械泵入式比例混合裝置

產品型號：PHP50( 3%) ; PHP130( 3%) ; PHP200(3%)

產品類型：泡沫比例混合裝置

驅動方式：水輪機

混合比：3%

工作流量：參照產品參數表

混合液流量范圍：參照產品參數表

進出口通徑：參照產品參數表

工作壓力范圍：0.6-1.2Mpa

流量范圍：8~400L/S

額定工作壓力：1.0Mpa

產品特點：水輪機驅動,無需泄水

1、機械泵入式比例混合裝置

機械泵入式比例混合裝置是一種流量平衡式比例混合裝置。由管道內流動的消防水為驅動力，通過水輪機帶動泡沫液泵抽取常壓罐內的泡沫液，泵入到消防主管道內。通過水輪機和泡沫液泵內部的結構參數匹配，平衡了水的流量和泡沫液的流量，實現定比例混合。機械泵入式比例混合裝置體積小，占地面積小，混合比控制準確，且不需要外部提供動力電源或柴油機，是一款性能優越，技術先進的產品。

2、裝置結構組成

機械泵入式比例混合裝置主要由水輪機、泡沫液泵、泡沫液儲罐、管道閥門等部件組成。

水輪機和泡沫液泵通過聯軸器連接，并固定在型鋼底撬上，實現整體搬運與安裝?？刂乒苈凡捎貌讳P鋼無縫鋼管，閥門等附件均采用不銹鋼耐腐蝕材料。泡沫液儲罐為常壓不銹鋼罐，放置在比例混合裝置附近，通過金屬軟管相連。中間設有過濾器及控制球閥。

3、功能原理

3.1混合原理

消防水流經比例混合裝置時，在水力作用下帶動水輪機旋轉。水輪機將旋轉扭矩輸出到泡沫液泵并帶動運轉。泡沫液泵吸取常壓儲罐內的泡沫液，并加壓注入到消防水總管道中，實現定比例混合。

水輪機內部為定容積轉子結構，旋轉一周流過水的體積為固定值V1。泡沫液泵采用柱塞泵，是一種容積泵，旋轉一周輸出泡沫液的體積為固定值V2。水輪機與泡沫液泵通過聯軸器連接，保障兩者轉速同步,理論上V1:V2=定值。通過內部型腔結構優化設計，使V1:V2=97:3,達到混合比3%的要求。

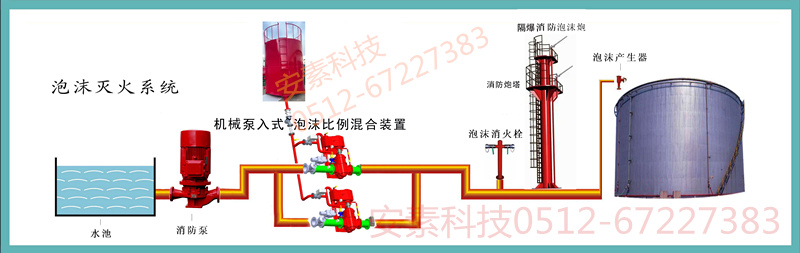

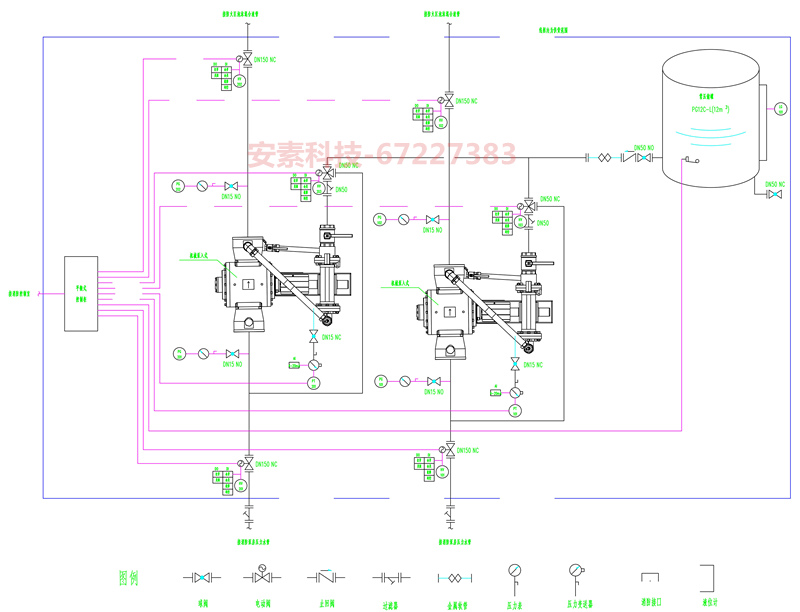

整體泡沫系統圖
