消防水炮系統分為三個部分,一是消防泵部分,二是消防管道部分,三是消防水炮部分。
首先介紹消防泵部分,消防泵部分包含消防水池和消防泵組。針對現在廠房最常用的消防水炮來說,需要設置的消防水池,滿足國標《GB25204-2020自動跟蹤射流滅火裝置》的標準,兩臺水炮的流量,也就是10L/s的流量同時噴水1個小時,也就是36立方。消防泵的選擇需要滿足流量和壓力的需求,如果水炮的需要壓力為0.6MPa,那么在消防水泵的選擇上,要滿足揚程大于80米,如果廠房的面積較大,那么使用水泵出口的壓力會更高,選擇揚程更大的水泵,同時流量大于10L/s就可以。
其次是消防管道部分:使用消防水炮的話需要滿足水炮的流量和壓力就可以,一般的消防水炮配置的管道DN50的就可以,但是消防管的母管需要設置較大的流量需要,這就需要根據消防水炮的數量來設置消防管道的大小。一般來說,按照管道口徑和流速和流量的對比表,可以查出,正常情況下DN80的管道在流速2m/s的情況下,流量是36方/時,換算過來就是10L/s,所以,當廠房的消防水炮在2臺同時噴水的話,管道采用DN80的就可以,如果同時噴水?dāng)?shù)量大于2臺,那么選擇的管道口徑需要增大。

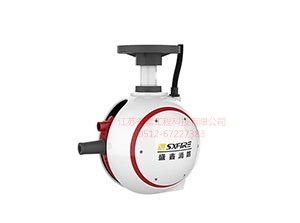

消防水炮部分,這部分需要的設備較多,包含消防水炮炮體,傳感器,對接的法蘭,電磁閥,現場控制箱,遠程控制柜,末端試水裝置和線路。
