在建筑機電工程中，抗震支吊架已開始強制使用，但是很多工程朋友對此還比較陌生，因為一直以來建筑在設計中基本不考慮機電的抗震，抗震支架也從沒用過。但是現在情況不一樣了，建筑行業在抗震領域有了標準，其中明確規定了抗震支架的設置和設計。

下面就基于以下問題針對抗震支吊架做一個梳理

設置抗震支架的依據

何為抗震支吊架

抗震支吊架的常見形式

抗震支吊架設置范圍

01設置抗震支吊架的依據

依據2015年住房城鄉建設部發布實施的標準GB50981-2014《建筑機電工程抗震設計規范》，其中明確規定了抗震支吊架的設計與使用。該標準自2015年8月1日起實施，也就意味著自此之后的建筑機電工程必須要考慮抗震支吊架了。

02何為抗震支吊架

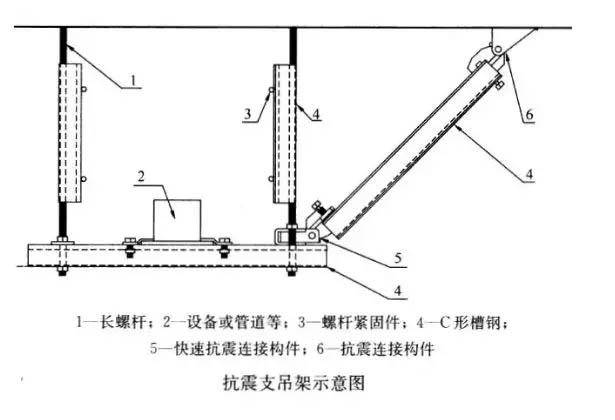

抗震支吊架是用于支承水管、風管、橋架等機電管線設備并提供抗震支撐的支吊架產品。依據GB50981-2014《建筑機電工程抗震設計規范》，抗震支吊架的定義是：與建筑結構體牢固連接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

03抗震支吊架的常見形式

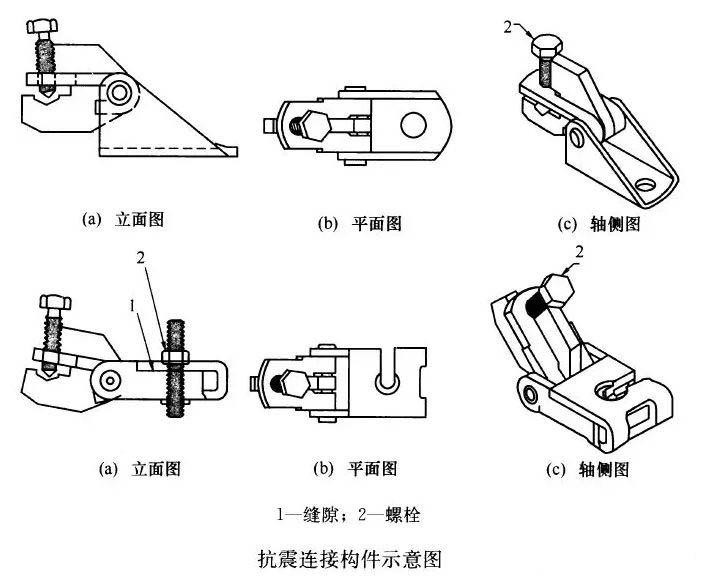

依據GB50981-2014《建筑機電工程抗震設計規范》，抗震支吊架是由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。組成抗震支吊架的所有構件應采用成品構件，連接緊固件的構造應便于安裝。

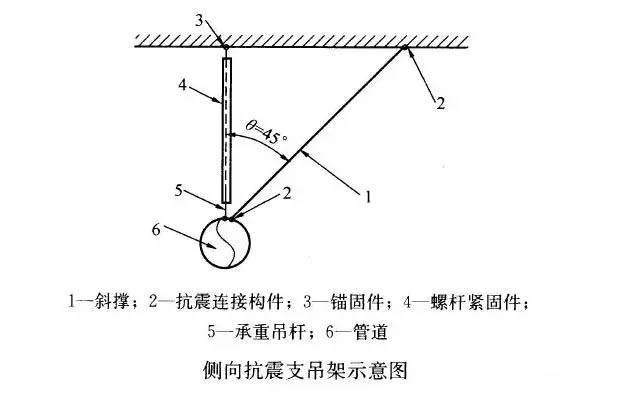

側向抗震支吊架用以抵御側向水平地震力作用。

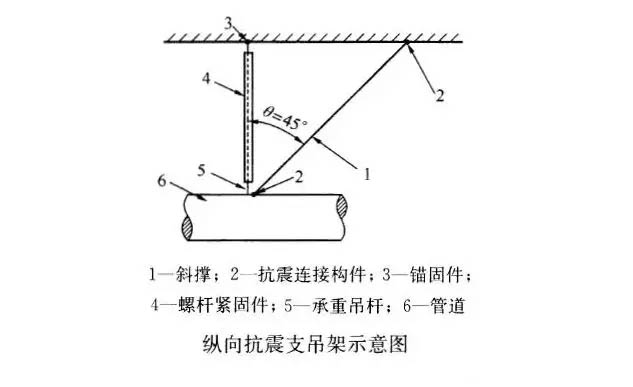

縱向抗震支吊架用以抵御縱向水平地震力作用

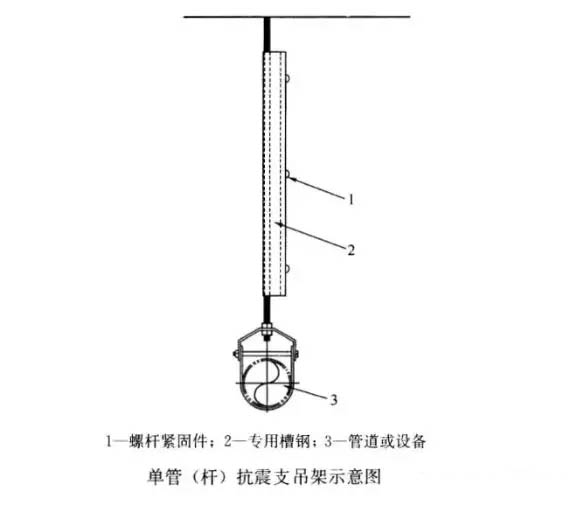

單管（桿）抗震支吊架是由一根承重吊架和抗震斜撐組成的抗震支吊架

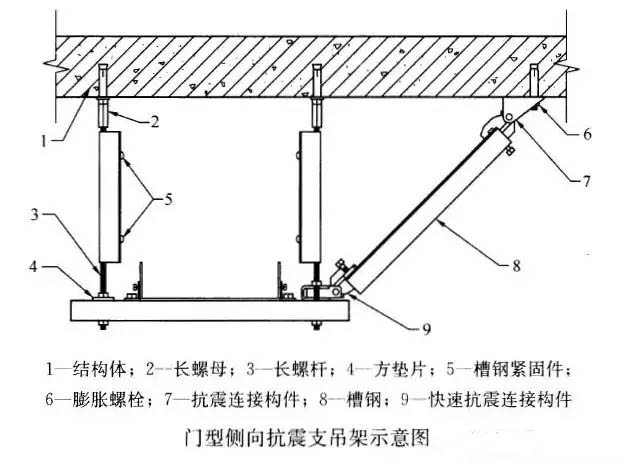

門型抗震支吊架由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。

04抗震支吊架設置范圍

依據GB50981-2014《建筑機電工程抗震設計規范》：

第1.0.4條（強條）規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

第3.1.6條條文說明規定了需進行抗震設防的內容：①懸吊管道中重力大于1.8KN的設備；②DN65以上的生活給水、消防管道系統；③矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統；④對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。

第3.1.8條規定穿過隔震層的建筑機電工程管道應采用柔性連接或其他方式，并應在隔震層兩側設置抗震支架。

第4.1.2.1條規定8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時，宜采取抗震動措施；直線長度大于100m時，應采取抗震動措施。

第4.1.2.3條規定需要設防的室內給水、熱水及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按要求設置抗震支撐。

第5.1.2.4條規定鍋爐房、制冷機房、熱交換站內的管道應有側向和縱向抗震支撐。多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架，宜采用門型抗震支吊架。

第5.1.3.3條規定矩形截面積大于或等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。

第5.1.4條（強條）規定防排煙風道、事故通風風道及相關設備應采用吊裝安裝。當必須采用吊裝時，應避免設在人員活動和疏散通道位置的上方，但應設置抗震支吊架。

第6.1.1條規定內徑大于或等于25mm的燃氣管道應進行抗震設計，管道抗震支吊架的設置應符合規定。

第6.2.8條規定在建筑高度大于50m的建筑物內，燃氣管道應根據建筑抗震要求，在適當?shù)拈g隔設置抗震支撐。

第7.1.2條規定內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。
