在地震中,除了影響部分區域,更大面積內大量的建筑往往并沒有倒塌或嚴重變形,但內部機電工程系統可能由于震動或位移被損壞。比如在汶川地震中,距震中近百公里外的大量建筑仍有較強烈的震感。其中的給水管道遭到破壞后的漏水造成一定的財產損失。由于水消防系統管道通常覆蓋整個建筑,且管道粗大、供水壓力高、流量大,再者系統大多由本場消防泵和消防水池持續供水,其所能帶來的水損的范圍之大、后果之嚴重往往是財產防損的主要考慮之一。
水損一般有多方面的危害。一方面由于大量漏水直接造成對電氣系統和生產設備以及不能與水接觸的原料和產品等的直接損害。另一方面,震后火災通常是嚴重、多發的次生災害,由于水消防系統的漏水失效,震后重大火災的風險加劇。水損還可能對地震后的生產活動恢復造成嚴重影響。停產造成的經濟損失往往大于直接的財產損失,尤其是在一些對水損比較敏感的企業中,例如半導體行業、醫藥、精密儀器等。
水消防系統抗震保護的技術要點:
一般來說,水消防管道系統的損壞主要是由于地震波造成的建筑水平方向位移及震動等引起的。為了有效降低這一風險,基本的保護手段有以下幾點:

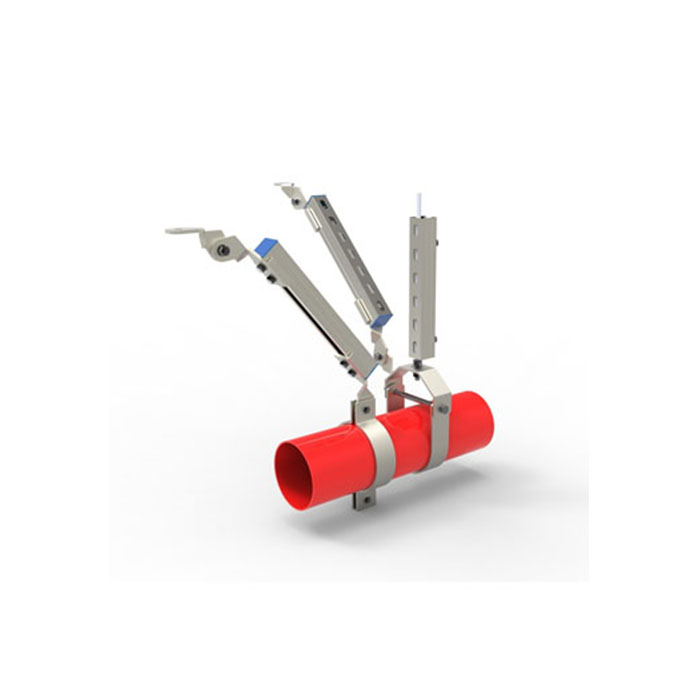

1.安裝管道抗震支架:抗震支架將相應的管道與建筑的主結構固定在一起以限制水平移動。常規的管道支架僅為重力支架也就是只承重而不能限制管道在徑向(橫向)和軸向(縱向)方向上的位移。管道所需位置安裝橫向和縱向支撐后,避免了管道系統在地震時與建筑分離造成損壞。注意支撐應通過合適的錨栓和相應的卡件與建筑的主結構牢固連接。
2.管道系統的柔性:在管道系統從室外進入室內,穿越隔震層和不同建筑區域時,需要設計適合的柔性系統以吸收震動和位移。否則,相應位移的趨勢就可能造成管道的損壞。
3.為管道預留允許晃動的間隙:在建筑中,管道經常需要穿過墻體和樓板。如果沒有為這些管道晃動預留適當?shù)拈g隙,這些位置往往是管道容易被損壞的地方。一般來說,對直徑100mm以下的管道,為預留間隙的套管應至少大于該管道直徑50mm。對直徑在100mm及以上的管道,則套管應至少大于該管道直徑100mm。這些預留的間隙可以用彈性耐火材料填充以滿足防火要求。
這些保護措施一般來說費用并不高,如果有正確的設計和安裝,以及使用合格的產品,可以有效地保護水消防系統,從而降低水損的風險。
水消防系統抗震保護的設計標準和應用
我國的建筑抗震設計標準在早期主要考慮的是建筑結構的抗震設計,其指導原則是小震不壞、中震可修、大震不倒,以限度地人民生命財產安全。在21世紀的幾次重大地震后,在2014年編寫了建筑機電工程抗震設計標準,該標準為強制性條文并于2015年開始正式實施。這一標準包括了對上面討論的消防給水管道的抗震保護設計要求,使機電工程抗震設計有據可依,從而在規范機電工程抗震設計方面實現了重要跨越。
