智能消防水炮安裝說明指導
ZDMS系列自動跟蹤定位射流滅火裝置

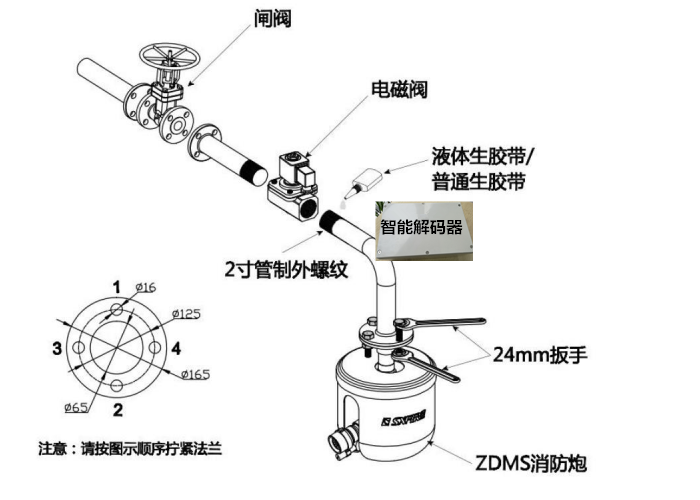

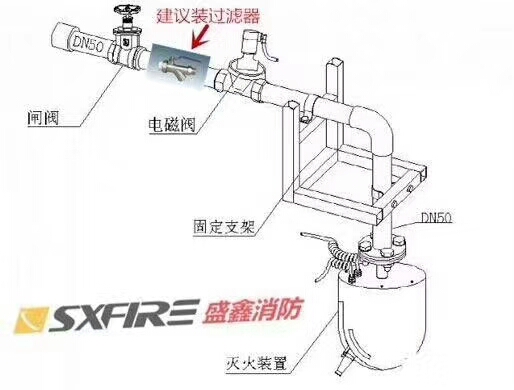

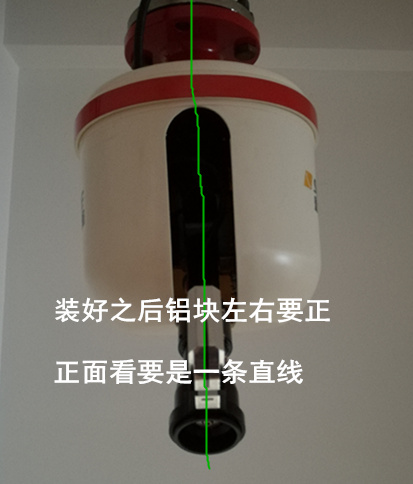

水炮安裝時,以手腕的力道轉到不能到即是限位,限位對著不需要保護的地方!限位比較脆弱力道不可過大!
炮體底部的紫外燈一定↑要保護不被損傷

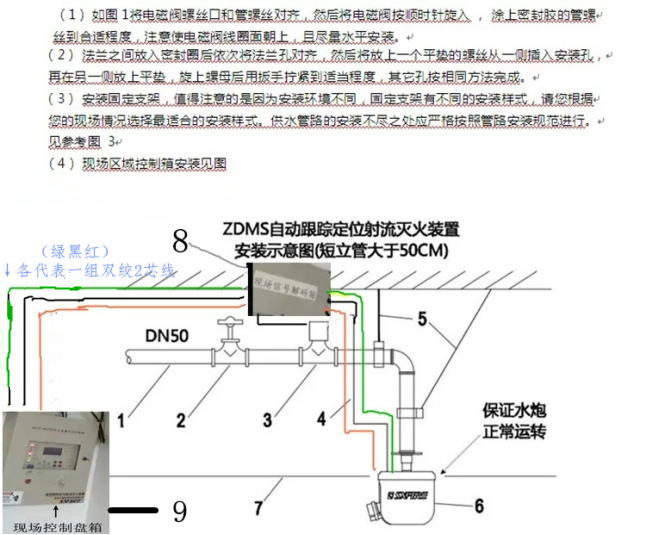

(綠色視頻線除外,其他每種顏色代表的是1組兩芯雙絞線)
視頻線:SYV75-5

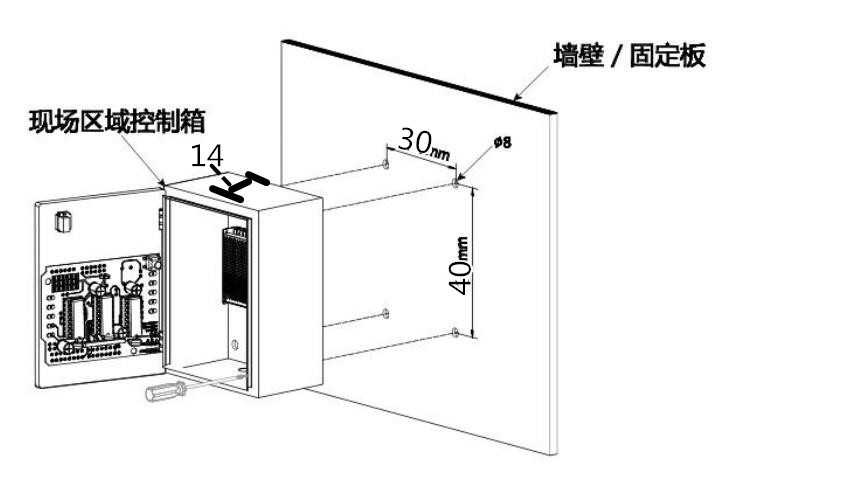

控制箱到解碼器:2電源1信號

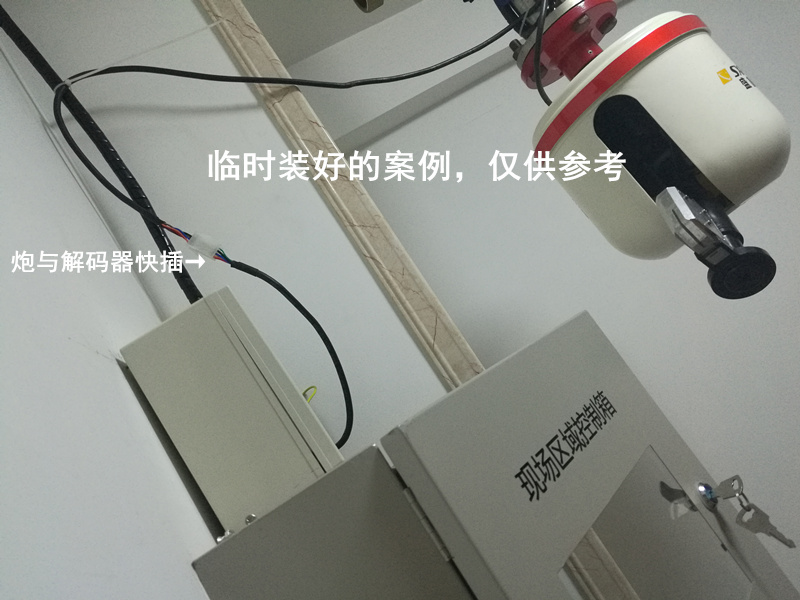

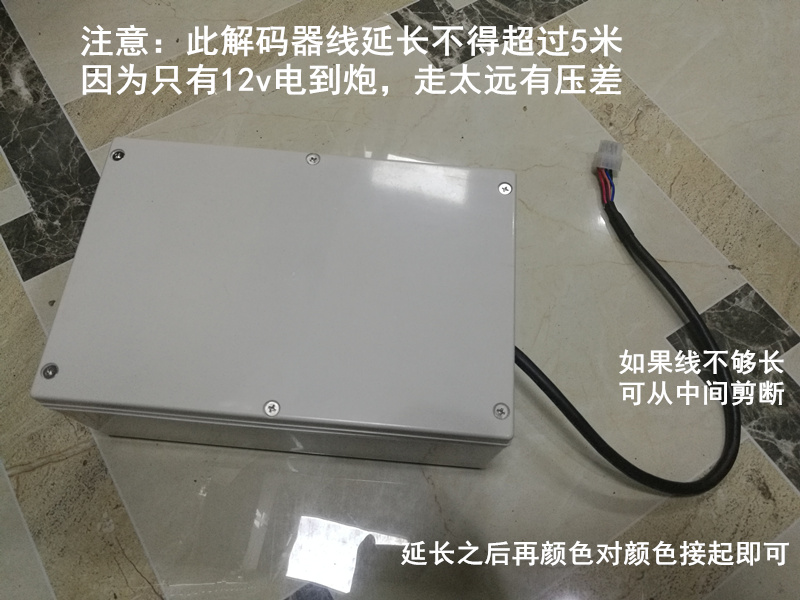

解碼器到炮體:2信號1電源
紅色:電源線 藍色:信號線
5與10升智能炮最多1控4 & 20與30升智炮全部1控1
PS:通電之前,只開水炮的電,待到都可以之后,再開電磁閥的電。因?yàn)?20V的電萬一到炮體里面炮體會燒掉,需注意!以此才能大程度確保水炮的安全。
485故障的幾點原因:以 1控2 為例
消防水炮控制箱與解碼器之間是否有通電,解碼器里面變壓器的綠燈是否有亮。然后測量12v電源是否也有,有了之后通電時炮體會轉動至限位并且停止。
如果還有485故障,查看AB信號是否有接反,用表測量是否有通斷。再看信號線是否有與電磁閥信號線接反了。

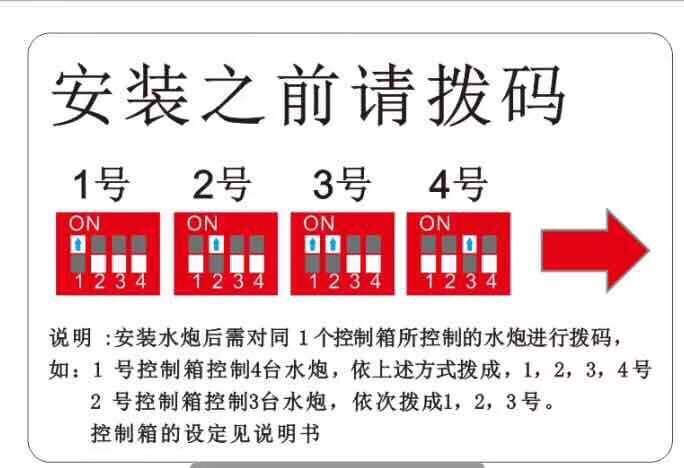

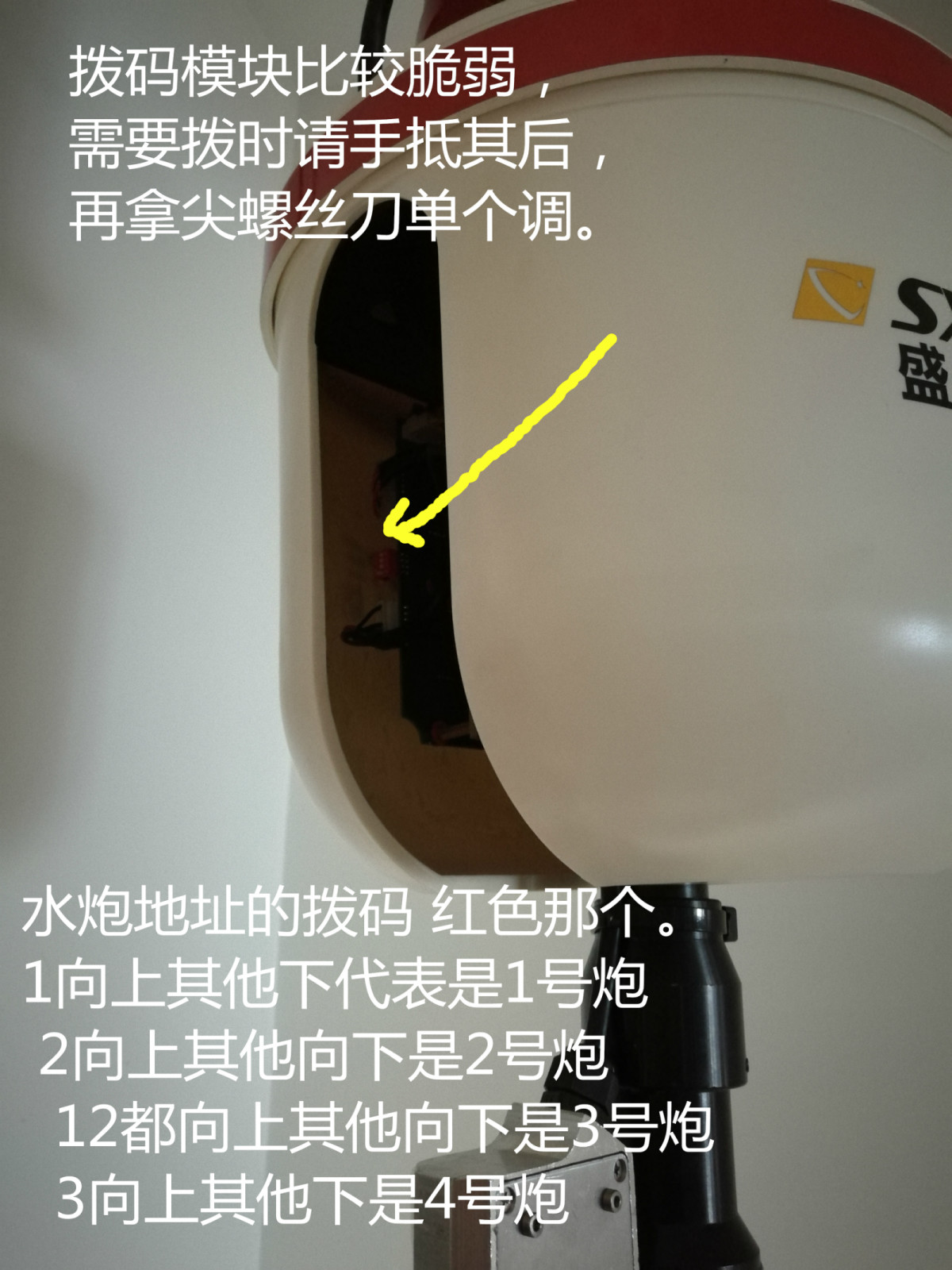

控制箱后面的實時面板要顯示1002 炮體的撥碼2號炮要撥2 1號炮撥碼1
